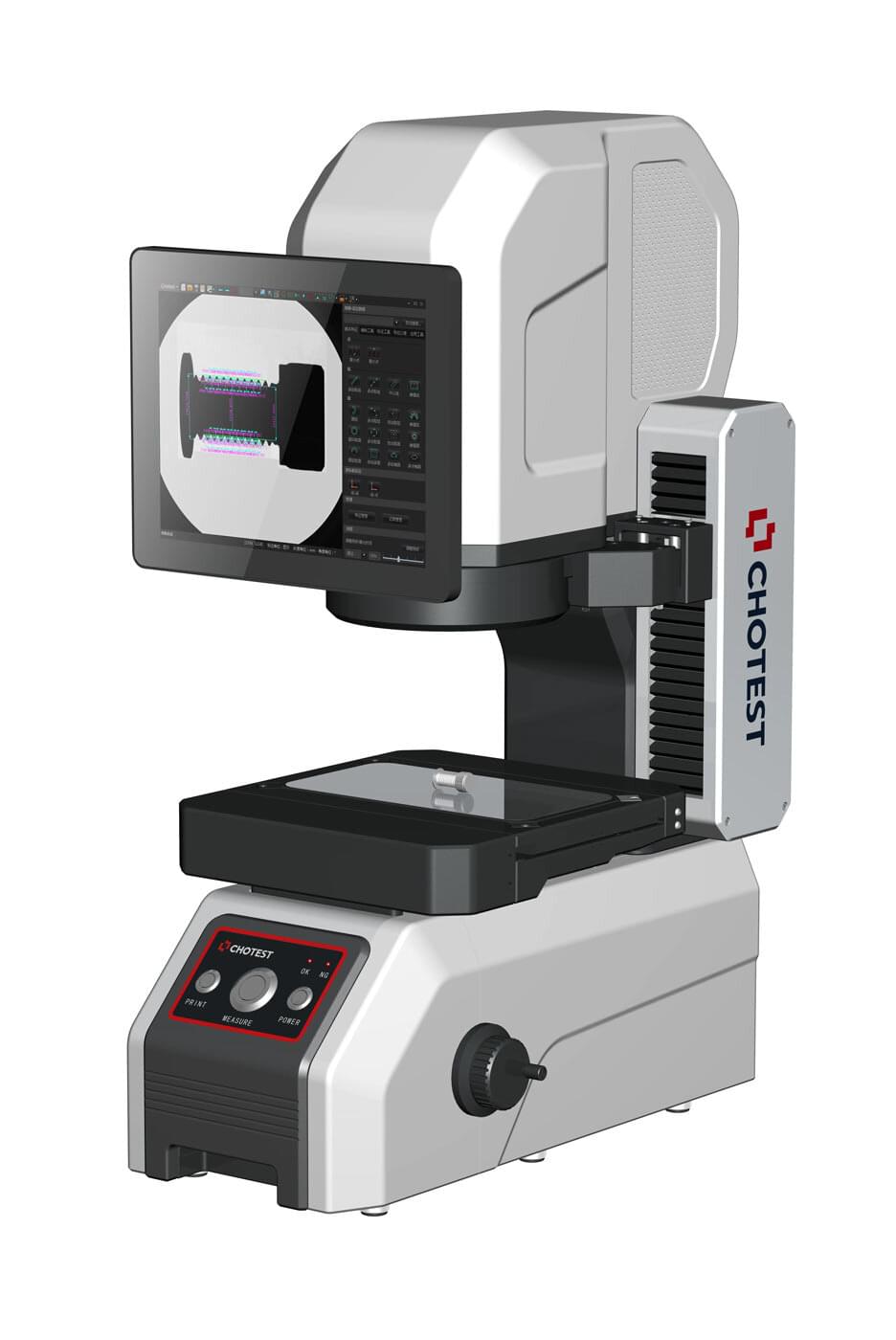

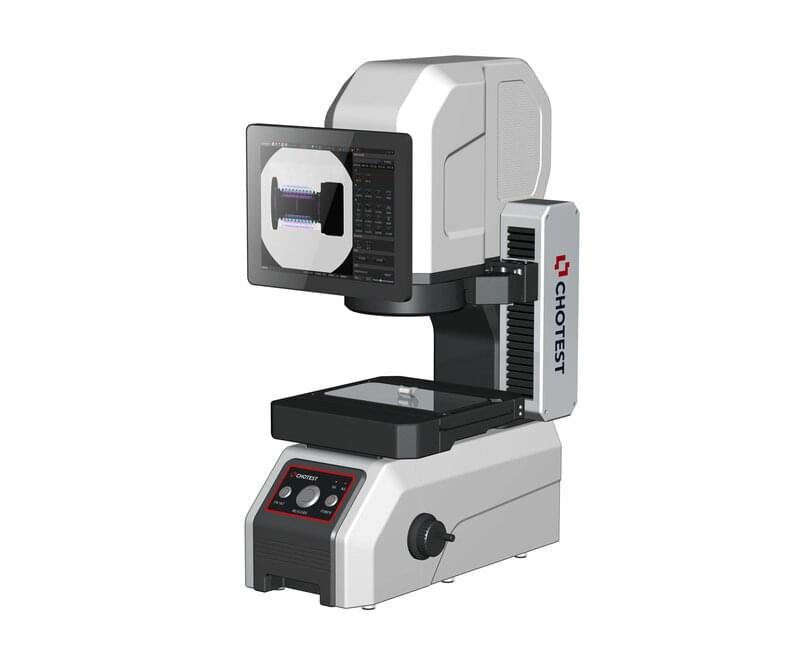

Chotest VX3100D
Výrobce:
Kamerový měřicí přístroj VX3100D, založený na principu vizuální detekce s přesnými algoritmy analýzy obrazu, umožňuje bleskové automatické rozpoznání i více kontrolovaných dílů najednou a zároveň automatické vyhodnocení rozměrů a / nebo geometrických odchylek. Přístroj je vybaven sensorem 5M CMOS, telecentrickým optickým objektivem a 4-segmentovým horním (zeleným a bílým) nasvětlením a spodním (zeleným) osvitem s nastavitelnou intenzitou. Měřicí rozsah (FOV) je 200 x 100 mm. Uživatelsky příjemný software VisionX obsahuje jedinečnou škálu individualizovaných měřicích funkcí pro prakticky každý tvar či konturu s řadou speciálních možností vyhodnocení. Součástí software je také statistika včetně grafů a archivace. Přístroje firmy Chotest vynikají velice kvalitním zpracováním a konstrukcí. Řada VX3000 je vhodná pro měření rozměrů mnoha různých strojírenských, elektronických a dalších výrobků, u kterých je třeba provádět častou, rychlou či opakovanou kontrolu.
| Model | VX3100D | ||
| Image Senor | 5M CMOS | ||
| Monitor | Vestavěný | 10,4" LCD (XGA: 1024×768) | |
| Mimo | 24" LCD (XGA: 1920×1080) | ||
| Přijímací čočka | Dvojitá teledcentrická čočka | ||
| Světlo | Prsten | Čtyřsegmentové osvětlení (bílé světlo/zelené světlo) | |
| Dno | Telecentrické osvětlení přenosu (zelené světlo) | ||
| Zorné pole | Velké pole | Š100 mm × 200 mm | |
| Vysoká přesnost | φ20mm × L120mm | ||
| Opakovatelnost | Velké pole | Bez spojování snímků* 1 | ±1 um |
| of Image Meas. | Se spojováním snímků* 2 | ±2 um | |
| Vysoká přesnost | Bez spojování snímků* 1 | ±0,5 um | |
| Se spojováním snímků* 2 | ±1,5um | ||
| Přesnost | Velké pole | Bez spojování snímků* 1 | ±5 um |
| of Image Meas. | Se spojováním snímků* 2 | ±(7+0,02L)μm | |
| Vysoká přesnost | Bez spojování snímků* 1 | ±2 um | |
| Se spojováním snímků* 2 | ±(4+0,02L)μm | ||
| Software | ±0,5um VisionX | ||
| Rozlišení | 0,1 um | ||
| Tabulka objektů XY | X Cestovní dosah | 110 mm | |
| Y Cestovní rozsah | --------------------------- | ||
| Kapacita zatížení | 2 kg | ||
| Rozsah pojezdu osy Z | 35 mm (motorizovaný) | ||
| Velikost (DxŠxV) | (500×280×670) mm | ||
| Hmotnost | 31 kg | ||
