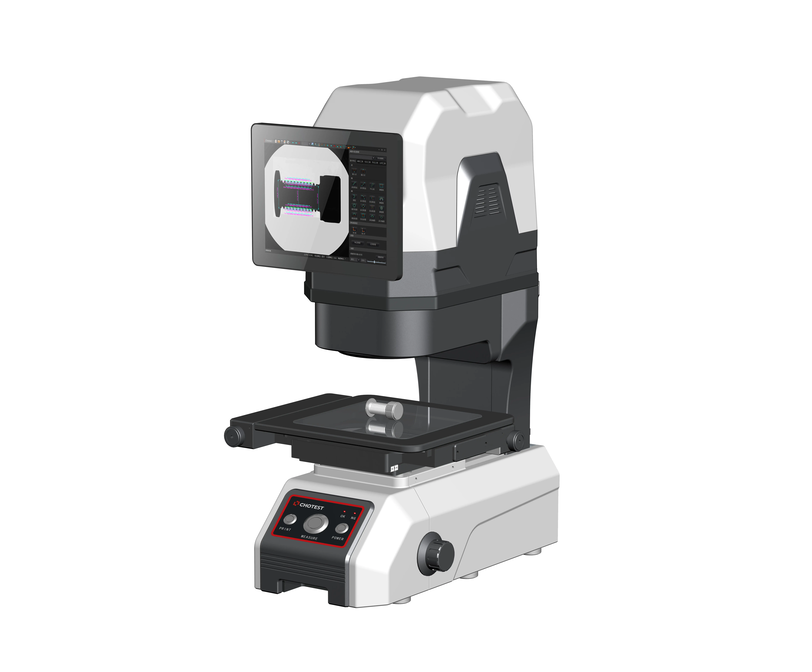

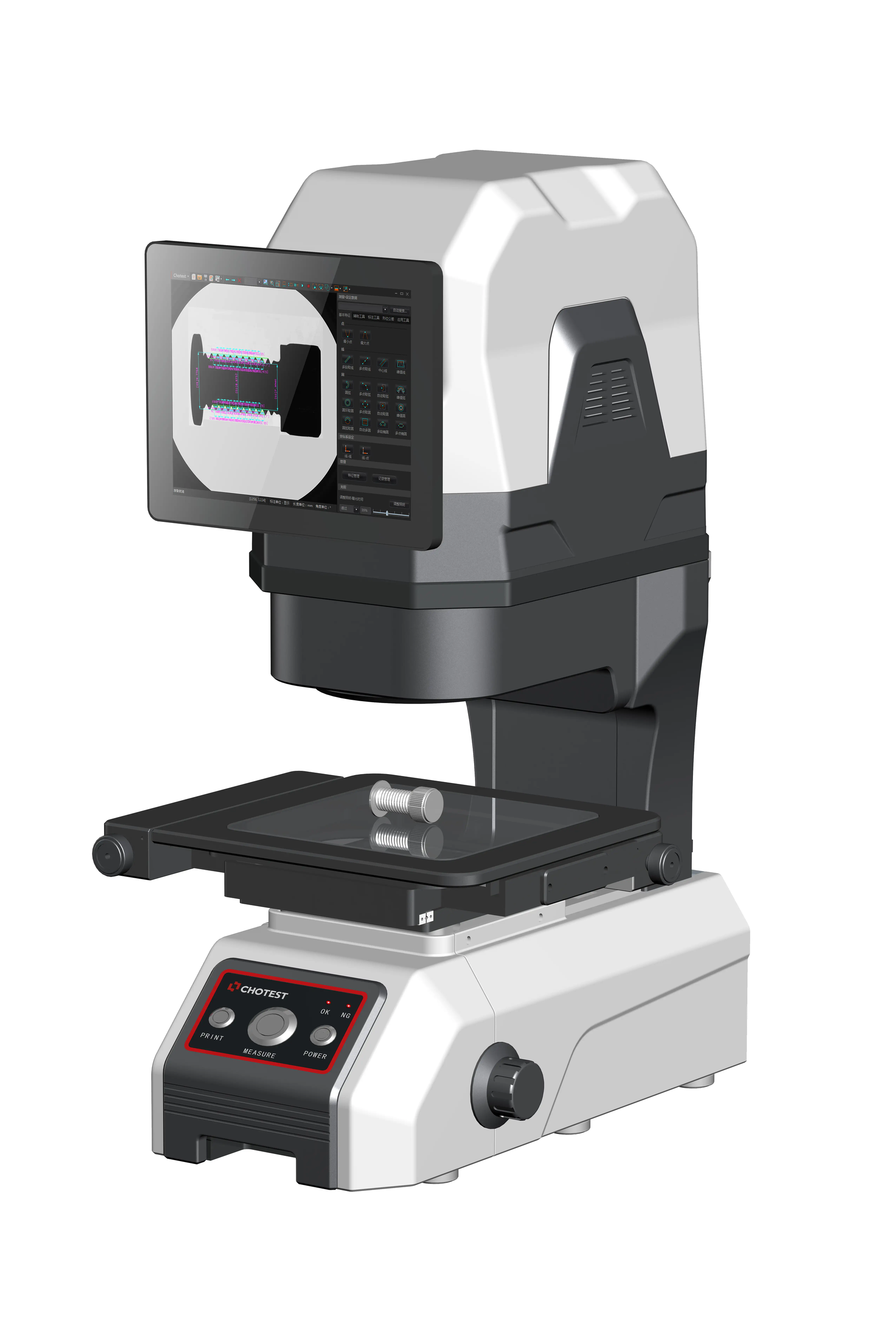

Chotest VX3200D
Výrobce:
Kamerový měřicí přístroj VX3200D, založený na principu vizuální detekce s přesnými algoritmy analýzy obrazu, umožňuje bleskové automatické rozpoznání i více kontrolovaných dílů najednou a zároveň automatické vyhodnocení rozměrů a / nebo geometrických odchylek. Přístroj je vybaven sensorem 5M CMOS, telecentrickým optickým objektivem a 4-segmentovým horním (zeleným a bílým) nasvětlením a spodním (zeleným) osvitem s nastavitelnou intenzitou. Volitelně jej lze doplnit dotykovou sondou pro měření výšky. Měřicí rozsah (FOV) je 200 x 200 mm s motorickým posuvem. Uživatelsky příjemný software VisionX obsahuje jedinečnou škálu individualizovaných měřicích funkcí pro prakticky každý tvar či konturu s řadou speciálních možností vyhodnocení. Součástí software je také statistika včetně grafů a archivace. Přístroje firmy Chotest vynikají velice kvalitním zpracováním a konstrukcí. Řada VX3000 je vhodná pro měření rozměrů mnoha různých strojírenských, elektronických a dalších výrobků, u kterých je třeba provádět častou, rychlou či opakovanou kontrolu.
| Model | VX3200D | ||
| Image Senor | 5M CMOS | ||
| Monitor | Vestavěný | 10,4" LCD (XGA: 1024×768) | |
| Mimo | 24" LCD (XGA: 1920×1080) | ||
| Přijímací čočka | Dvojitý telecentrický objektiv | ||
| Světlo | Prsten | Čtyřsegmentové osvětlení (bílé světlo/zelené světlo) | |
| Dno | Telecentrické osvětlení přenosu (zelené světlo) | ||
| Zorné pole | Velké pole | 200 mm × 200 mm | |
| Vysoká přesnost | 130 mm × 130 mm | ||
| Rozlišení | 0,1 um | ||
| Opakovatelnost | Velké pole | Bez spojování snímků* 1 | ±1 um |
| měření obrazu. | Se spojováním snímků* 2 | ±2 um | |
| Vysoká přesnost | Bez spojování snímků* 1 | ±0,5 um | |
| Se spojováním snímků* 2 | ±1,5 um | ||
| Přesnost | Velké pole | Bez spojování snímků* 1 | ±5 um |
| měření obrazu. | Se spojováním snímků* 2 | ±(7+0,02L)μm | |
| Vysoká přesnost | Bez spojování snímků* 1 | ±2 um | |
| Se spojováním snímků* 2 | ±(4+0,02L)μm | ||
