Další informace
| Měřicí metoda | |
|---|---|
| Měřicí rozsah | X: 800 |
| Vnější rozměr stroje (mm) | X: 1403 |
| Typ pohonu | Lineární |
| Konstrukce | Mostová |
| Objemová přesnost | TP20 (CNC) |
| Rozlišení pravítek | 0, 1µm |
| Optimální teplotní rozsah | 18–22 °C |
| Provozní teplotní rozsah | 5 – 45 °C |
| Konstrukce měřicí desky | plný granit |
| Nosnost měřicí desky | 1000 kg |
| Maximální vektorová rychlost | 1000 mm/s |
| Maximální vektorové zrychlení | 1000 mm/s² |
| Požadovaný tlak vzduchu | 7 bar |
| Měřicí software | |
| Prostředí |
Aberlink Horizon CNC
Začátek revoluce lineárního pohonu

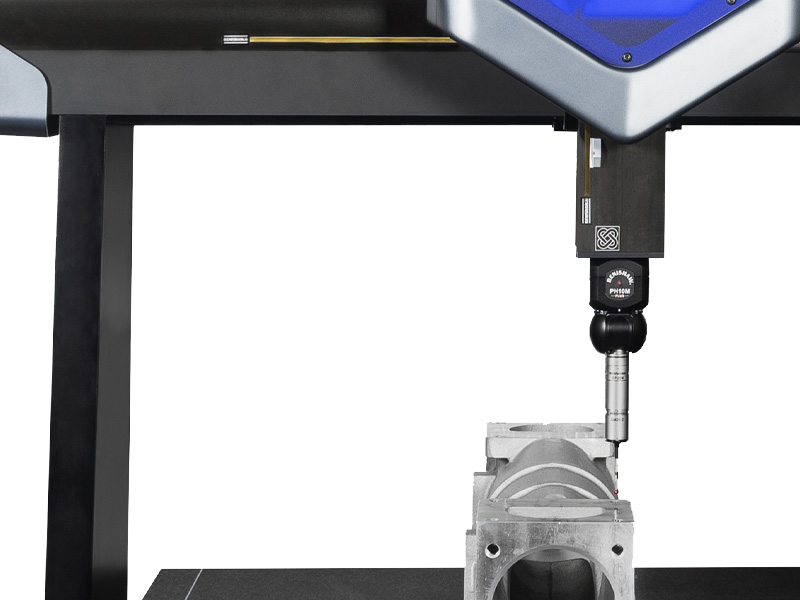

Souřadnicový měřicí stroj Horizon představuje zcela nový přístup v designu a inovacích díky bezkontaktním lineárním pohonům, které jsou klíčem k jeho rychlému a mimořádně plynulému pohybu.
Žulový stůl a žulové vedení osy Y byly navrženy tak, aby naplno využily přirozenou tepelnou stabilitu tohoto výjimečného materiálu. Lineární pohon osy Y je umístěn odděleně od lineárního odměřování osy Y, takže teplo vznikající v pohonu je absorbováno žulou, aniž by ovlivnilo metrologický výkon.
Hlavní výhody systému:
- Lineární motory zajišťují bezkontaktní, plynulý a tichý pohyb
- Tepelná izolace motorů od metrologické konstrukce
- Plynulý pohyb ideální pro kontaktní skenování
- Revoluční a uživatelsky přívětivý měřicí software Aberlink
- Nejkratší doba zaučení ze všech srovnatelných systémů – pouze 2 dny i bez předchozí zkušenosti s CMM
- Výběr velikostí osy Y od 1000 mm do 1600 mm
- Vhodné pro dílenské prostředí
- Průmyslový joystick v základní výbavě
- Zdarma stojan na výměnu doteků při každém upgradu na motorizovanou hlavici
